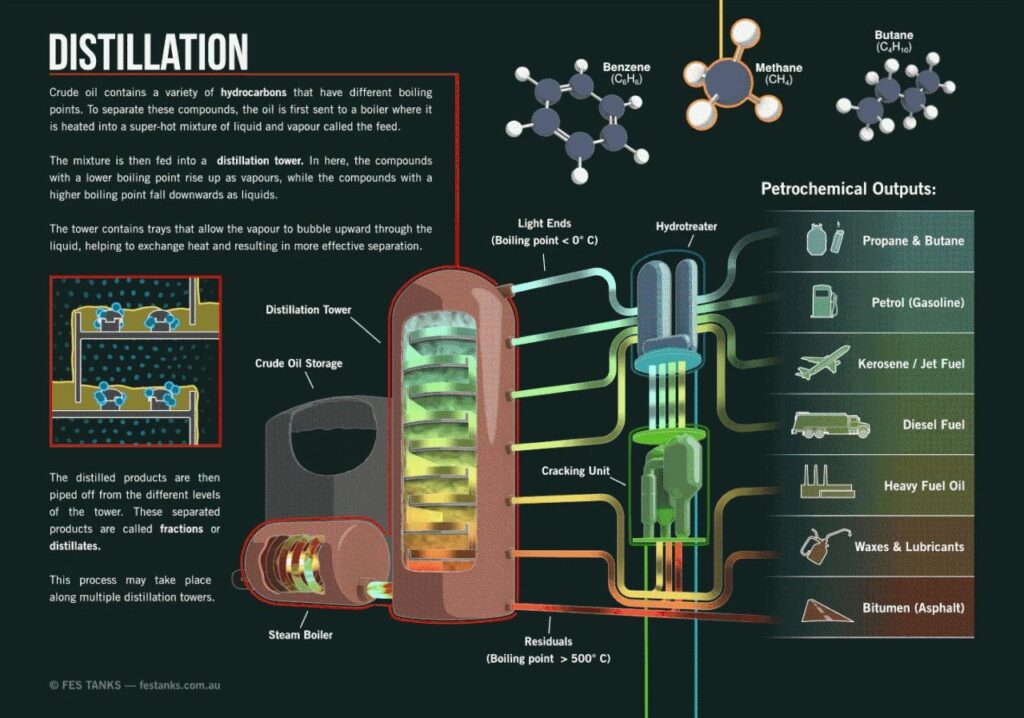

Ham Petrol’ün Damıtılması (Distillation)
Ham Petrol’ün damıtılması (Rafinasyonu) ile ortaya çıkan ürünler.

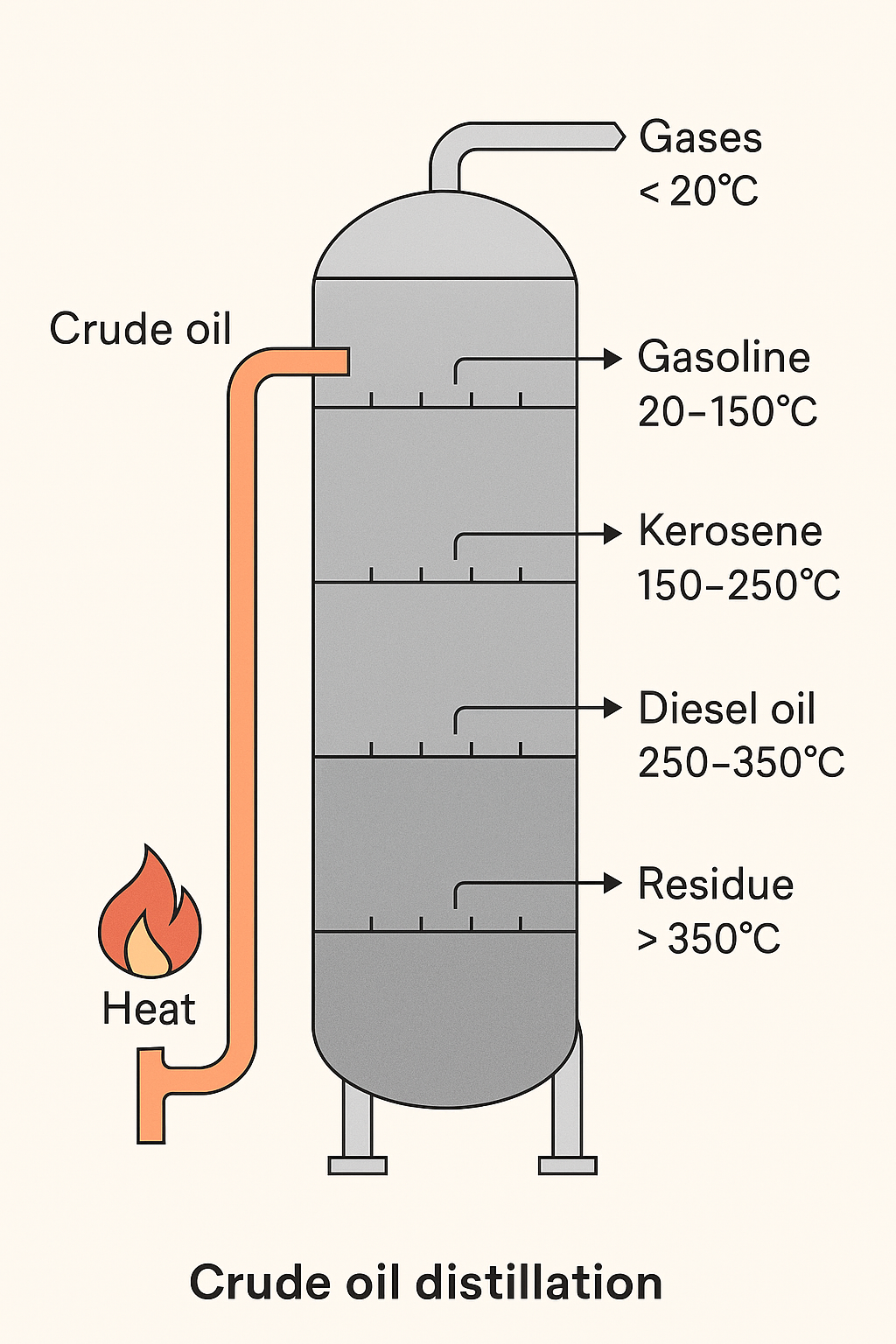

Petrolün Fraksiyonel Damıtılması – Katmanlar
- Gazlar (LPG, propan, bütan) – En üstte, yaklaşık 20°C
- Benzin (Petrol) – ~40–100°C
- Nafta – ~100–150°C (petrokimya hammaddesi)
- Gazyağı (Jet yakıtı) – ~150–250°C
- Dizel – ~250–350°C
- Fuel Oil – ~350–450°C
- Zift / Asfalt – En altta, en ağır fraksiyon
Her ürün farklı sıcaklıkta yoğunlaşır ve ayrı çıkış noktalarından alınır.

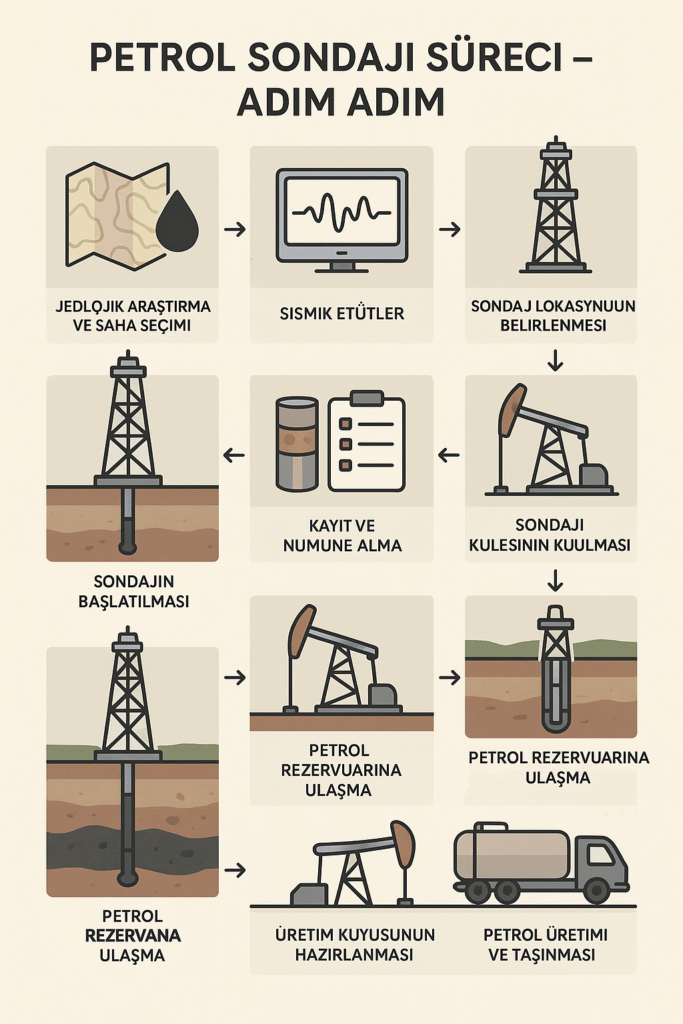

Petrol Sondajı Süreci – Adım Adım
1. Jeolojik Araştırma ve Saha Seçimi
- Uydu görüntüleri, jeofizik ve jeokimyasal analizlerle potansiyel petrol bölgeleri belirlenir.
- Yer kabuğunun yapısı, kaya türleri ve geçmişteki veriler incelenir.
2. Sismik Etütler
- Yer altı yapısını görüntülemek için sismik dalgalar kullanılır.
- Bu dalgaların geri dönüşü analiz edilerek petrol olabilecek yapılar tespit edilir.
3. Sondaj Lokasyonunun Belirlenmesi
- En uygun sondaj noktası seçilir.
- Çevresel etki değerlendirmesi (ÇED) yapılır ve gerekli izinler alınır.
4. Sondaj Kulesinin Kurulması
- Sondaj ekipmanları ve kule sahaya taşınır.
- Kule kurulur ve sondaj için hazırlıklar tamamlanır.
5. Sondajın Başlatılması
- Döner sondaj yöntemiyle yer altına doğru delme işlemi başlar.
- Delme sırasında çamur (drilling mud) kullanılarak basınç kontrolü sağlanır ve kesilen kaya parçaları yüzeye taşınır.
6. Kayıt ve Numune Alma
- Delinen her katmanda kaya örnekleri alınır.
- Bu örnekler analiz edilerek petrol varlığına dair bilgiler toplanır.
7. Kuyu Muhafazası (Casing)
- Kuyu duvarları çelik borularla kaplanır.
- Çimentolama işlemiyle borular sabitlenir ve kuyu güvenliği sağlanır.
8. Petrol Rezervuarına Ulaşma
- Petrol içeren katmana ulaşıldığında üretim testleri yapılır.
- Basınç, debi ve kalite ölçümleri gerçekleştirilir.
9. Üretim Kuyusunun Hazırlanması
- Petrol çıkarılabilir düzeydeyse kuyu üretime uygun hale getirilir.
- Pompa sistemleri ve yüzey tesisleri kurulur.
10. Petrol Üretimi ve Taşınması
- Petrol çıkarılmaya başlanır.
- Boru hatları veya tankerlerle rafinerilere taşınır.
Sondaj Aşaması – Teknik Detaylar
1. Sondaj Türü ve Yöntemi
- Petrol sondajlarında genellikle döner sondaj (rotary drilling) yöntemi kullanılır.
- Bir matkap ucu (drill bit), döner tabla (rotary table) veya top drive sistemi ile döndürülerek yer altına doğru ilerler.
2. Sondaj Çamuru (Drilling Mud)
- Delme sırasında sondaj çamuru kuyuya pompalanır.
- Görevleri:
- Basınç dengelemesi: Yer altı basıncını kontrol altında tutar.
- Kesiklerin taşınması: Matkap ucunun kestiği kaya parçalarını yüzeye taşır.
- Kuyu duvarının stabilizasyonu: Kuyu çökmesini önler.
- Soğutma ve yağlama: Matkap ucunu soğutur ve sürtünmeyi azaltır.
3. Blowout Preventer (BOP)
- Kuyu başında yer alan bir güvenlik ekipmanıdır.
- Ani basınç yükselmelerinde (blowout) kuyunun kontrolünü sağlar.
- Hidrolik sistemlerle çalışır ve kuyu ağzını kapatabilir.
4. Delme Ekipmanları
- Drill string: Matkap ucunu taşıyan boru dizisi.
- Drill bit: Farklı formasyonlara göre seçilen kesici uç.
- Top drive veya rotary table: Dönme hareketini sağlayan sistem.
5. Gerçek Zamanlı Veri Toplama – Logging While Drilling (LWD)
- Delme sırasında formasyon hakkında veri toplanır.
- Ölçülen parametreler:
- Porozite
- Direnç
- Yoğunluk
- Sıvı içeriği
- Bu veriler, rezervuarın karakterizasyonu için kritik öneme sahiptir.
6. Kuyu Derinliği ve Yönlendirme
- Dikey, yatay veya yönlendirilmiş sondaj yapılabilir.
- GPS ve manyetik sensörlerle yönlendirme sağlanır.
7. Kuyu Stabilizasyonu ve Casing Hazırlığı
- Belirli derinliklerde sondaj durdurulur ve Casing (çelik borular) yerleştirilir.
- Ardından çimentolama işlemi yapılır.

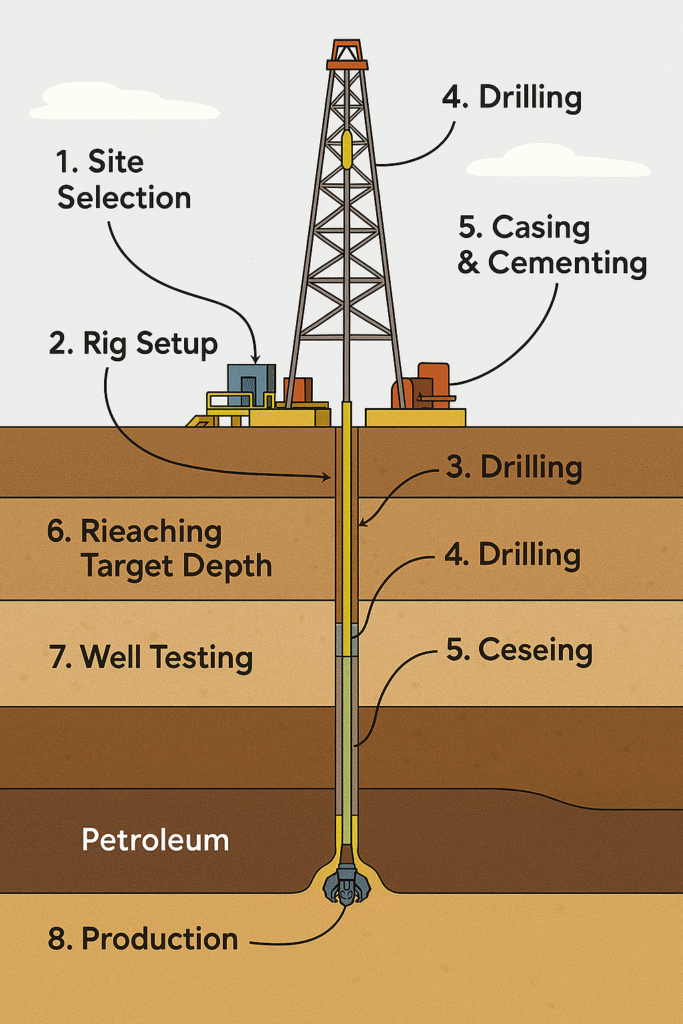

Petrol sondaj süreci, yer altındaki petrol ve/veya doğal gaz rezervlerine ulaşmak için yapılan karmaşık ve çok aşamalı bir işlemdir.
İşte yukardaki görselde bu sürecin temel adımlarının detayları şunlardır:
1. Sondaj Lokasyonunun Belirlenmesi
- Jeolojik, jeofizik ve jeokimyasal çalışmalarla yer altı yapıları analiz edilir.
- Uygun rezervuar bulunduğunda sondaj lokasyonu seçilir.
2. Sondaj Kulesinin Kurulumu
- Sondaj kulesi (derrick) ve yardımcı ekipmanlar sahaya kurulur.
- Çamur pompası, döner tabla, vinç sistemleri ve çamur havuzları hazırlanır.
3. Sondajın Başlatılması
- Matkap ucu (drill bit), ağırlık boruları (drill collars) ve dizgi boruları (drill pipes) birleştirilerek yerin altına doğru döndürülerek ilerlenir.
- Aynı anda sondaj sıvısı (çamur) pompalanır.
4. Sondaj Sıvısı (Çamur) Kullanımı
- Sondaj çamuru, matkap ucunu soğutur, kesilen kaya parçalarını yüzeye taşır ve kuyu duvarını destekler.
- Aynı zamanda yer altı basıncını dengeleyerek patlamaları önler.
5. Muhafaza Borusu (Casing) ve Çimentolama
- Belirli derinliklerde kuyu duvarı çökmesin diye muhafaza boruları yerleştirilir.
- Bu borular çimento ile sabitlenir.
6. Hedef Derinliğe Ulaşma
- Sondaj işlemi hedeflenen rezervuara ulaşana kadar devam eder.
- Bu derinlik birkaç yüz metreden birkaç kilometreye kadar değişebilir.
7. Kuyu Testleri ve Değerlendirme
- Kuyu içi testlerle petrol veya gazın varlığı, basıncı ve üretilebilirliği ölçülür.
- Eğer ekonomik olarak üretim yapılabilecekse, kuyu üretime hazırlanır.
8. Üretim Aşaması
- Üretim boruları yerleştirilir.
- Petrol veya gaz yüzeye çıkarılır ve işlenmek üzere tesislere gönderilir.
